西门子S7-200 SMART CPU 模块运动控制

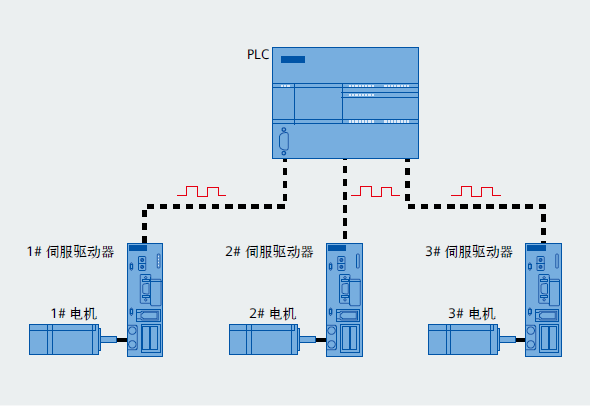

S7-200 SMART CPU 模块本体直接提供三轴100KHz 高速脉冲输出，通过强大灵活的设置向导可组态为PWM
输出或运动控制输出，为步进电机或伺服电机的速度和位置控制提供了统一的解决方案，满足小型机械设备的
精确定位需求。
运动控制基本功能
• 标准型晶体管输出西门子s7-200 CPU 模块，ST30/ST40/ST60 提供3 轴100 kHz 高速脉冲输出（ST20 提供2 轴100kHz）， 支持
PWM（脉宽调制）和PTO 脉冲输出
• 在PWM 方式中，输出脉冲的周期是固定的，脉冲的宽度或占空比由程序来调节，可以调节电机速度、阀门开度等
• 在PTO 方式（运动控制）中，输出脉冲可以组态为多种工作模式，包括自动寻找原点，可实现对步进电机或伺服电机的
控制，达到调速和定位的目的
• s7-200 CPU 本体上的Q0.0，Q0.1 和Q0.3 可组态为PWM 输出或高速脉冲输出，均可通过向导设置完成上述功能
运动控制功能特点
• 提供可组态的测量系统，输入数据时既可以使用工程单位（如英寸或厘米），也可以使用脉冲数
• 提供可组态的反冲补偿

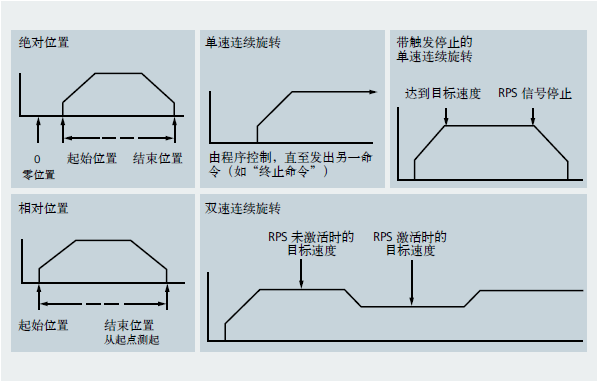

• 支持绝对、相对和手动位控模式
• 支持连续操作
• 提供多达32 组运动动包络，每组包络最多可设置16 种速度
• 提供4 种不同的参考点寻找模式，每种模式都可对起始的寻找方向和最终的接近方向进行选择
运动控制的监控
为了帮助用户开发运动控制方案，STEP 7- Micro/WIN SMART 提供
运动控制面板。其中的操作、组态和包络组态的设置使用户在开发过程的启动和测试阶段就能轻松监控运动控制功能的操作。
• 使用运动控制面板可以验证运动控制功能接线是否正确，可以调整组态数据并测试每个移动包络
• 显示位控操作的当前速度、当前位置和当前方向，以及输入和输出LED（脉冲LED 除外）的状态
• 查看修改在西门子 s7-200 smart CPU 模块中存储的位控操作的组态设置
|
