西门子PLC s7-200网络的建立

基本原则：
导线必须安装合适的浪涌抑制器，这样可以避免雷击浪涌。

避免将低压信号线和通讯电缆放在与AC导线和高能量、快速转换的DC导线相同的线盒中。要成对使
用导线，用中性线或公共线与能量线或信号线配对。

S7--200 CPU的端口是不隔离的。如果想使网络隔离，应考虑使用RS--485中继器或者EM 277。

当心：具有不同参考电位的互连设备将可能导致出现不必要的电流流过互连电缆。
这种不希望的电流有可能导致通讯错误或者设备损坏。请确保即将用通讯电缆连接的所有设备均具有公用电路参考电势，或对其进行绝缘，以避免产生不
必要的电流。关于接地、选择电路参考点和使用隔离电路的相关信息

为网络确定通讯距离、通讯速率和电缆类型：

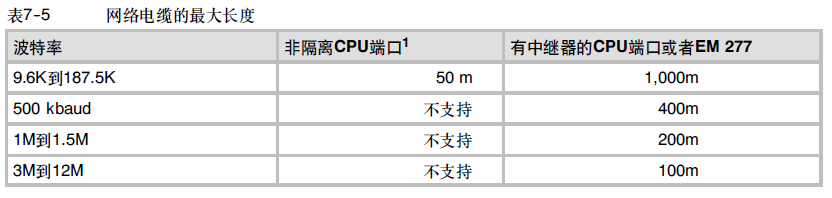

如表7--5所示，由两个因素确定网络段的最大长度：隔离(使用RS-485中继器)和波特率。
当您连接具有不同地电位的设备时需要隔离。当接地点之间的距离很远时，有可能具有不同的地电
位。即使距离较近，大型机械的负载电流也能导致地电位不同。

如果不使用隔离端口或者中继器，允许的最长距离为50m。测量该距离时，从网段的第一个节点开始，到网段的最后一个节点。

在网络中使用中继器：
RS--485中继器为网段提供偏压电阻和终端电阻。中继器有以下用途：

1.如何增大网络长度：在网络中添加一个中继器，允许将网络延长50米。如图7--21所示，如果在
已连接的两个中继器之间没有其它节点，那么网络的长度将能达到波特率允许的最大值。在一
个串联网络中，您最多可以使用9个中继器，但是网络的总长度不能超过9600米。

2.如何将设备添加到网络：每个段最多允许连接32个设备，波特率为9600时最长距离为50米。使用一个中继器允许您在网络上再增加32个设备。

3.如何电气隔离不同的网络段：通过隔离可能处于不同接地电位的网络段来隔离网络可以提高传输质量。

一个中继器在网络中被算作网段的一个节点，尽管如此，它没有被指定网络地址。

选择网络电缆：

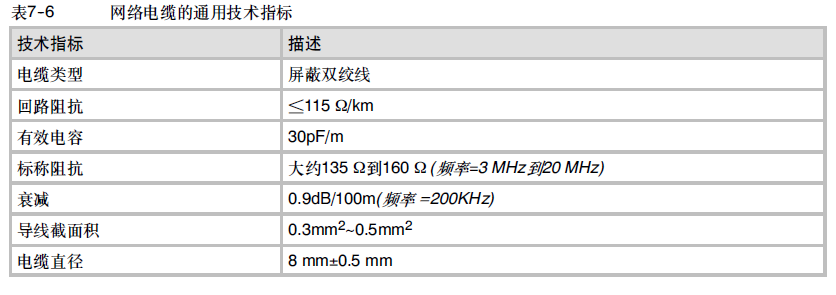

西门子S7--200网络使用RS--485标准，使用双绞线电缆。表7--6中列出了网络电缆的技术指标。每个网段中
最多只能连接32个设备。
